Como o Micro Inversor Solar Otimiza a Geração em Instalações Complexas

Como Ozora Soluções, apresentamos uma análise técnica da arquitetura de micro inversor solar, focada em aplicações B2B.

Este componente realiza a conversão CC-CA individualmente, em cada módulo fotovoltaico, uma topologia conhecida como MLPE (Eletrônica de Potência no Nível do Módulo).

Diferente dos sistemas centralizados, esta abordagem descentralizada oferece implicações diretas na mitigação de mismatch e no monitoramento de plantas industriais.

Analisaremos o que é o micro inversor solar, como funciona seu MPPT granular, as vantagens do micro inversor solar em cenários complexos, e os critérios técnicos para instalação e seleção de equipamentos.

O que é Micro Inversor Solar?

O micro inversor solar é um dispositivo de eletrônica de potência que realiza a conversão da Corrente Contínua (CC), gerada por um único módulo fotovoltaico, para Corrente Alternada (CA), que é compatível com a rede elétrica (diferente de um inversor solar off-grid, que foca em baterias).

Em sistemas fotovoltaicos tradicionais (utilizando inversores de string ou centrais), múltiplos módulos são conectados em série (formando uma string), e a energia CC de toda a série é processada por um único inversor solar.

A topologia do micro inversor, por outro lado, opera no que é conhecido como MLPE (Module-Level Power Electronics, ou Eletrônica de Potência no Nível do Módulo). Cada painel opera de forma independente, pois possui sua própria unidade de conversão.

Como Funciona o Micro Inversor Solar?

Para entender como funciona o micro inversor solar, é preciso focar em sua função primária: a otimização individual do ponto de máxima potência (MPPT).

Cada módulo fotovoltaico possui uma curva I-V (Corrente vs. Tensão) única, que determina seu ponto de operação de máxima potência. Este ponto é dinâmico e varia conforme a irradiância e a temperatura.

1. MPPT Granular: O micro inversor rastreia o MPPT exclusivamente para o módulo ao qual está conectado. Em um sistema de string tradicional, o inversor central busca um MPPT único para toda a série. Se um módulo nessa série estiver sombreado, sujo ou desalinhado (o que é comum em telhados industriais complexos), sua performance reduzida afeta a produção de todos os outros módulos naquela string.
2. Conversão CC-CA: O micro inversor executa essa otimização e, imediatamente, converte a energia CC do módulo (geralmente em baixa tensão, ex: 40-60 Vcc para CA (ex: 220/380 Vca, sincronizando-a com a frequência da rede.
3. Conexão em Paralelo: A saída CA de múltiplos micro inversores é então conectada em paralelo, formando um circuito CA que é direcionado ao quadro de distribuição.

Quais as Vantagens do Micro Inversor Solar?

As vantagens do micro inversor solar em ambientes comerciais ou industriais não são universais, mas são funcionalmente específicas para determinados cenários de instalação.

A principal implicação técnica é a mitigação do mismatch (descasamento) de produção. Telhados industriais frequentemente possuem múltiplas orientações (ex: leste-oeste), inclinações variadas ou sombreamento parcial causado por estruturas, chaminés ou equipamentos de ar condicionado.

Nesses cenários:

• Maximização por Módulo: a arquitetura MLPE permite que cada módulo produza sua capacidade máxima, independentemente do desempenho dos módulos adjacentes.
• Monitoramento: o monitoramento é granular. Em vez de monitorar apenas a performance de uma string inteira, a operação (tensão, corrente, potência) de cada módulo individual pode ser analisada. Isso simplifica o O&M (Operação e Manutenção), permitindo a identificação precisa de falhas e agilizando o eventual conserto de inversor solar.
• Segurança CC: a tensão CC no arranjo é limitada à tensão de circuito aberto Voc de um único módulo (baixa tensão), contrastando com os 600 Vcc ou 1000 Vcc (ou mais, em usinas) encontrados em sistemas de string. Isso altera os protocolos de segurança para manutenção.

Como Instalar Micro Inversor Solar?

O processo de como instalar micro inversor solar em escala comercial ou industrial difere significativamente das instalações residenciais.

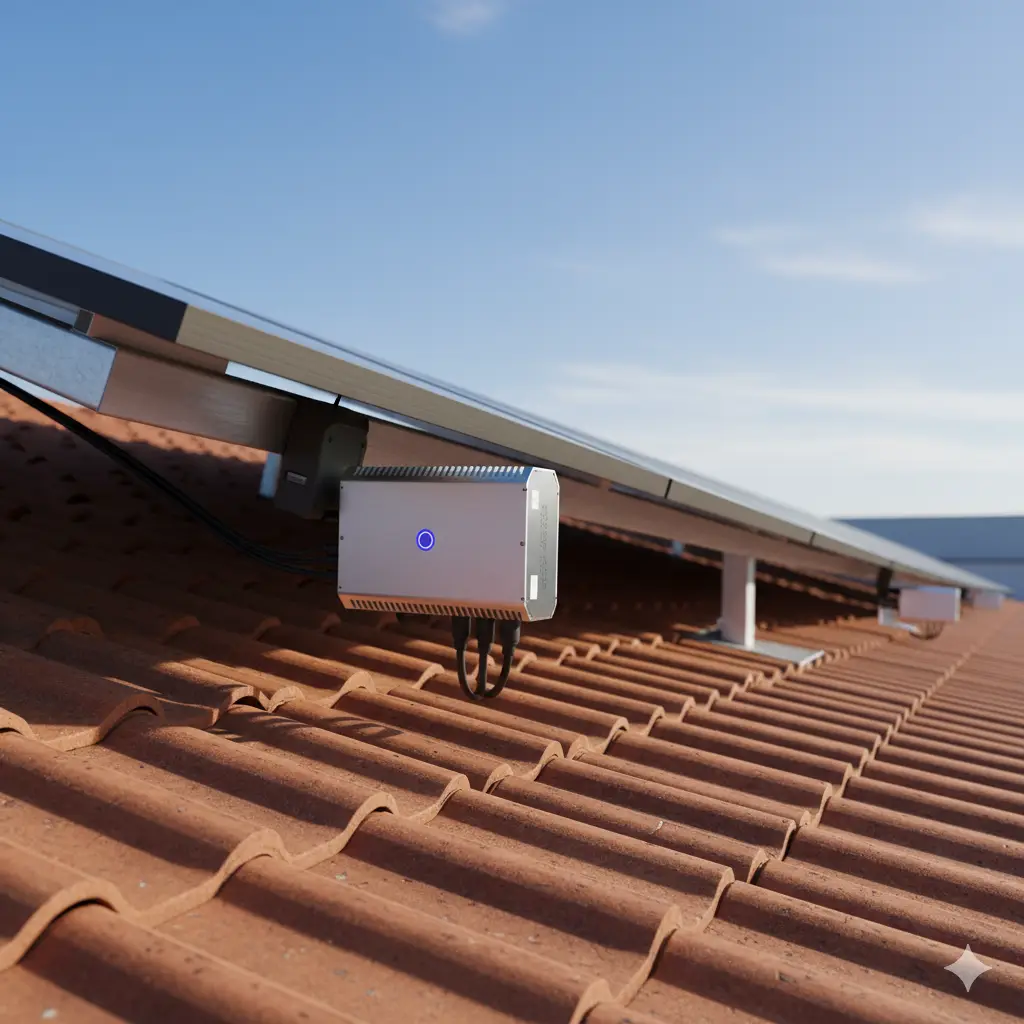

A instalação física envolve a fixação do micro inversor diretamente na estrutura de montagem (trilho), geralmente posicionado sob o módulo fotovoltaico ao qual servirá. A conexão CC (painel ao micro inversor) é, portanto, muito curta.

O desafio em grandes instalações é o gerenciamento do cabeamento CA. Os micro inversores são conectados entre si usando um cabo-tronco CA proprietário (como o Q-Cable, em certas marcas). Vários desses “circuitos-tronco” são então agrupados e direcionados para string boxes CA (ou quadros de junção CA), antes de seguirem para os quadros de distribuição principais.

A escalabilidade é modular; o sistema pode ser expandido adicionando mais conjuntos de módulo + micro inversor aos circuitos CA existentes, respeitando os limites de corrente de cada circuito.

Qual a melhor marca de Micro Inversor Solar?

Ao avaliar quanto custa um micro inversor solar, é preciso analisar o Custo Total de Propriedade (TCO) e não apenas o CAPEX (custo de aquisição) inicial.

Geralmente, o custo por Watt (R$/Wp) de aquisição de micro inversores é superior ao de inversores string. Contudo, o OPEX (custo operacional) deve ser considerado. A falha de um inversor string de 50 kW paralisa 50 kW de geração. A falha de um micro inversor de 500 W paralisa apenas 500 W. A substituição, no entanto, pode exigir acesso ao telhado e remoção do módulo.

Sobre a questão: qual a melhor marca de micro inversor solar? (Veja aqui as melhores marcas de inversores solares de forma geral). Para aplicações industriais, a seleção não se baseia em “marca”, mas em especificações técnicas e confiabilidade.

1. Grau de Proteção (IP): equipamentos em telhados industriais exigem IP67 ou superior, garantindo proteção contra poeira e imersão temporária.
2. Garantia e Suporte (MTBF): qual o tempo médio entre falhas (MTBF) e como é o processo de RMA (Autorização de Devolução de Mercadoria) do fabricante no Brasil?
3. Eficiência Ponderada: análise da eficiência em diferentes faixas de operação (Euro ou CEC), não apenas a eficiência de pico.
4. Comunicação: robustez do sistema de monitoramento (geralmente por PLC – Power Line Communication) e sua integração com sistemas de gerenciamento de edifícios (BMS).
5. Conformidade: certificação INMETRO e conformidade com as normas de conexão da distribuidora local.

A adoção de micro inversores em projetos de grande escala é uma decisão técnica que depende da complexidade do layout da instalação, das condições de sombreamento e dos objetivos de longo prazo para operação e manutenção do ativo.
